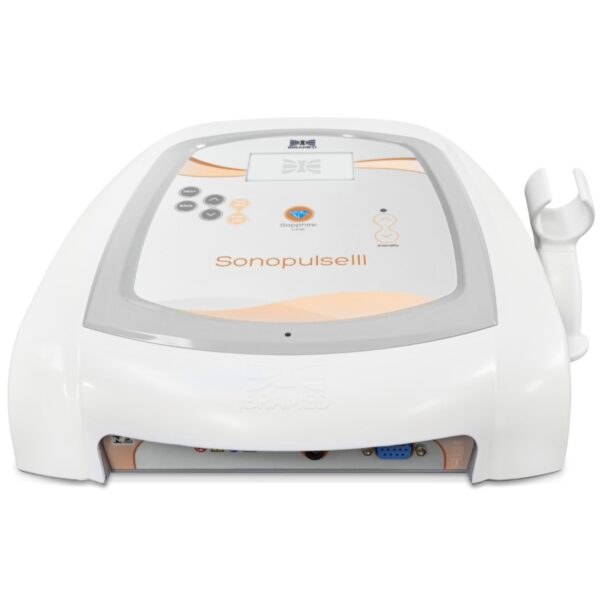

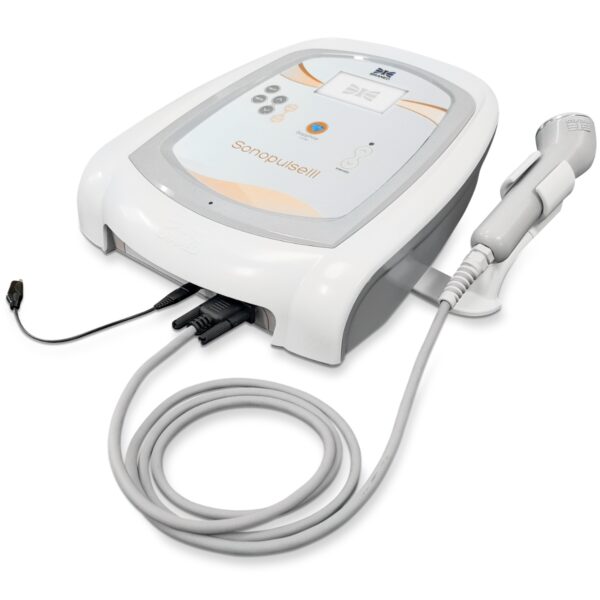

Novo Sonopulse III Ultrassom 1 E 3MHz – Ibramed

Descrição

O Sonopulse III da Ibramed é um equipamento microcontrolado por ultrassom terapêutico destinado aos tratamentos de reabilitação física e de estética. Tem a função de gerar ondas sonoras, que são vibrações mecânicas a serem transformadas em energia atuante no tecido de forma contínua ou pulsada. Quando utilizado em seu modo contínuo a energia produzida pelo transdutor pode gerar um leve calor, o que em casos de patologias agudas, pode ser desconfortável, mesmo este tipo de tratamento sendo muito eficaz nestes casos. Na terapia por ultrassom modo pulsado são gerados pulsos de onda com intervalos rápidos que são suficientes para o resfriamento da circulação sanguínea da área tratada, onde os resultados são causados pelos efeitos não térmicos do equipamento.

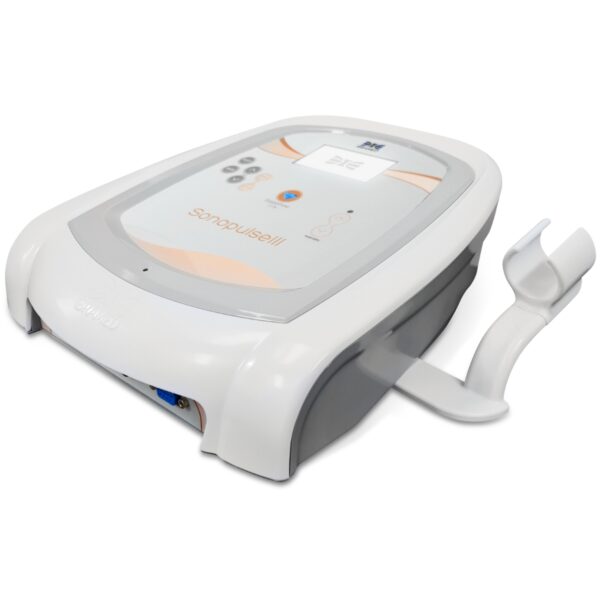

Apresenta novo design com display gráfico e moderno que facilita a identificação de protocolos e programações, além de uma leve inclinação, possibilitando que o profissional ajuste o mesmo com facilidade, estando ele em pé ou sentado. Possui a ERA (área efetiva de radiação) de 7cm², que possibilita a seleção da frequência de 1MHz ou de 3MHz, com a potência máxima de saída do ultrassom de 21W, portanto, a potência máxima é de 3 W/cm². O equipamento deve ser usado com gel de acoplamento e devido a tecnologia de operação microcontrolada, possibilita programação via teclado, gera informações digitalizadas e oferece confiabilidade nos dados.

Conta com frequências de 1MHz e de 3MHz, entrada para terapia combinada, 46 protocolos pré-programados e 20 particulares, display LCD Blue Light e bolsa para transporte. O comprimento de onda de 1MHz atinge uma profundidade aproximada de 5cm e o comprimento de onda de 3MHz atinge uma profundidade no tecido de, aproximadamente, 1 a 2cm. O equipamento deve ser usado somente sob prescrição e supervisão de um profissional licenciado.

Este equipamento ainda pode trabalhar com a terapia combinada, ou seja, com a aplicação simultânea de dois estímulos, que neste caso, seria a junção do ultrassom com uma estimulação elétrica de baixa ou média freqüência, combinando efeitos analgésicos das corrente com os efeitos térmicos e mecânicos do ultrassom. Vale lembrar que essa terapia só pode ser feita com equipamentos da mesma marca.

O Sensor térmico aponta a temperatura do equipamento e possui desligamento automático, que previne danos ao cristal piezoelétrico contido no cabeçote e evita a sensação desagradável de calor excessivo no paciente. Quando isto acontecer, o equipamento “congela” o tempo programado no Timer, desligando a emissão do ultrassom. O profissional deverá continuar “passando” o transdutor como se nada estivesse acontecido, pois decorrido alguns segundos a temperatura voltará ao normal. O equipamento automaticamente “descongela” o tempo retomando a programação original.

Proporciona efeito terapêutico de forma não invasiva, não causa dependência, não gera efeitos colaterais e não interfere na rotina diária dos pacientes.

DIFERENCIAIS E BENEFÍCIOS:

– Timer de até 30 minutos: permite praticidade nas terapias, pois, desta forma o profissional não necessita marcar o tempo total de terapia. Ao final da terapia, o equipamento desliga-se automaticamente.

– Fácil de manusear: acompanha manual de instruções ilustrativo e didático, facilitando o entendimento do manuseio da navegação do equipamento.

EFEITOS TERAPÊUTICOS DO ULTRASSOM:

– Reações Químicas: Vibrações que estimulam o tecido a aumentar as reações e processos químicos locais.

– Repostas Biológicas: Promove o aumento da permeabilidade da membrana, o que acentua a transferência dos fluidos e nutrientes aos tecidos e as células. Essa propriedade é importante para que aconteça a Fonoforese.

– Efeitos Mecânicos: São os efeitos de micro massagens que aumentam o metabolismo celular, fluxo sanguíneo e o suprimento de oxigênio.

– Cavitação: Formação de bolhas que aumentam e diminuem de tamanho (cavitação estável) ou podem implodir a célula adiposa (cavitação instável).

– Efeitos Térmicos: Juntamente com a micro massagem ocorre um aumento de temperatura local resultante da conversão de cinética em calor pelos tecidos. Este efeito produz um aumento da extensibilidade do colágeno, sendo recomendado para a terapêutica de patologias causadas pela contração de tendões, ligamentos e juntas capsulares, limitando determinados movimentos.

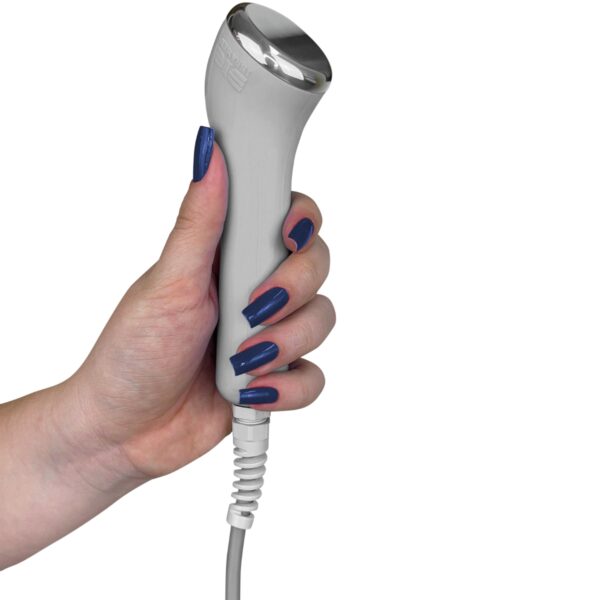

TRANSDUTOR:

•Transdutor ergonômico com dupla função:

 Permite a escolha da área efetiva de radiação (ERA) de 7 cm², operando nas frequências de 1 MHz ou 3 MHz, Potência máxima de 21 W para ERA de 7 cm², portanto, a potência máxima é de 3 W/cm².

• O modo de emissão do ultrassom pode ser ajustado em contínuo ou pulsado, sendo o modo pulsado com frequência de repetição do pulso de 100 Hz, 48 Hz ou 16 Hz e com razão de pulso de 1/2 (50%) e 1/5 (20%). Possui ainda uma tecla denominada PROG que permite a escolha de programas pré-programados de tratamento. Este equipamento é comumente indicado para alívio da dor, redução dos espasmos musculares, aumento do fluxo sanguíneo local, aumento da amplitude de movimento de articulações contraturadas usando calor associado a técnicas de alongamento.

PARÂMETROS:

– Frequência de Repetição do Pulso de 100 Hz:

Duty Factor – 50 tempo de duração 0N de 5,0 ms e tempo de pausa 0FF do pulso de 5,0 ms (1/2).

Duty Factor – 20 tempo de duração 0N de 2,0 ms e tempo de pausa 0FF do pulso de 8,0 ms (1/5).

– Frequência de Repetição do Pulso de 48 Hz:

Duty Factor – 50 tempo de duração 0N de 5,0 ms e tempo de pausa 0FF do pulso de 5,0 ms (1/2).

Duty Factor – 20 tempo de duração 0N de 2,0 ms e tempo de pausa 0FF do pulso de 8,0 ms (1/5).

– Frequência de Repetição do Pulso de 16 Hz:

Duty Factor – 50 tempo de duração 0N de 5,0 ms e tempo de pausa 0FF do pulso de 5,0 ms (1/2).

Duty Factor – 20 tempo de duração 0N de 2,0 ms e tempo de pausa 0FF do pulso de 8,0 ms (1/5).

– Potência Efetiva de Ultrassom :

Modo contínuo – 0,3 a 21,0 W.

Modo pulsado 100Hz, 48Hz e 16Hz (50) – 0,3 a 21,0 W.

Modo pulsado 100Hz, 48Hz e 16Hz (20) – 0,3 a 21,0 W.

MODALIDADES:

– Frequência de 1 MHz:

Indicada para recuperação de estiramento muscular, artrose, neurite, bursite, osteites, claudicação intermitente, periartrite, doença de Raynaud, radiculites, Herpes Zoster, Lumbagos, reumatismos diversos, mialgias, miosites, mielites, síndrome do escaleno, nevralgias, tenossinovites, edemas, traumatismos, torcicolos, aderências, etc.

– Frequência de 3 MHz:

Indicada para produzir lipólise (quebra de gorduras), aplicação direta em pós-operatórios de cirurgias plásticas e fonoforese, ou seja, a introdução de radicais/substâncias químicas nos tecidos através do ultrassom.

INDICAÇÕES :

– Tratamento de Fisioterapia (1 Mhz)

É indicado para o tratamento de tendinite, bursite, miosite, capsulite, lesão muscular, fraturas e cirurgias ortopédicas.

– Tratamento para Estética e Dermatologia (3 Mhz)

É indicado para diminuição de gordura localizada, celulite, pós-lipoaspiração, pós-abdominoplastia e fibroses.

É CONTRAINDICADO o uso em gestantes, sobre o globo ocular, em áreas de tromboflebite,  área cardíaca, na região da cabeça, em órgãos reprodutores, regiões com infecções agudas, áreas tratadas por radioterapia, em tumores e pacientes com dispositivo eletrônico implantado no corpo (ex. marca-passo cardíaco).

ASSOCIAÇÃO COM OUTROS EQUIPAMENTOS:

– Utilize a terapia combinada do Sonopulse III e Neurodyn II para potencialização de seus resultados.

– A corrente TENS associada à freqüência de 1MHz do ultrassom, proporcionará maior analgesia, já se associarmos a corrente RUSSA ao ultrassom na freqüência de 3MHz, a redução de medidas e modelagem corporal será visualizada com mais agilidade.

CUIDADOS ESPECIAIS:

– O uso de outros acessórios diferentes daqueles indicados como compatíveis com o aparelho, pode resultar em aumento das emissões ou diminuição da imunidade do equipamento

– É necessário o uso de gel para a aplicação do ultrassom

– A higienização do cabeçote deve ser feita com água e sabão neutro

– A aplicação deve ser feita em movimentos circulatórios

– Não retirar o cabeçote do contato com a pele enquanto estiver ligado, pois pode danificar o equipamento

DÚVIDAS FREQUENTES:

1. É necessário calibrar o ultrassom frequentemente?

Sim, recomenda-se uma aferição a cada 6 meses ou toda vez que o cabeçote cair no chão, apresentar trincas, ou algum tipo de ruído. Só assim poderá ser realizada uma terapia eficaz com doses realmente confiáveis.

2. Como é realizado o teste para saber se o transdutor do Sonopulse III está emitindo ultrassom?

Coloque algumas gotas de água na face de alumínio do transdutor, aumente a intensidade e verifique o efeito de nebulização da água. A nebulização é a indicação de que seu equipamento está emitindo ultrassom e ela se apresenta de maneiras diferentes de aparelho para aparelho. O meio de condução do ultrassom emitido neste momento (gotas de água + ar) é muito precário. Isto ocasionará uma rápida elevação da temperatura do alumínio para mais de 40°C. Portanto, não exagere no teste para não danificar o cristal piezoelétrico dentro do transdutor.

3. Por que os movimentos do ultrassom devem ser lentos e contínuos?

Devido a não uniformidade do feixe de ultrassom, o cabeçote não deve ficar parado sobre um mesmo local. Também não deve ser movimentado muito rápido, pois não haveria tempo do tecido entrar em ressonância. O melhor procedimento é o movimento circular-deslocado, numa velocidade de 1 a 2 cm/segundo.

4. Qual a diferença clínica entre o Ultrassom de 1.0 e 3.0 MHz?

O Ultrassom de 1.0 MHz é usado em estruturas mais profundas (músculos, tendões, bursas), pois ele é pouco absorvido em estruturas superficiais e em tecido adiposo. Ao contrário, o de 3.0 MHz deverá ser usado em estruturas superficiais, pois a energia é absorvida nos tecidos que estiverem entre 1 e 2 cm abaixo da superfície da pele.

5. Qual seria o melhor gel para uso no ultrassom?

O gel ideal para trabalho com qualquer tipo de Ultrassom deve ser desprovido de bolhas, com aspecto límpido, transparente, inodoro e sem a presença de aditivos (álcool, essências, etc). A quantidade ideal de gel é aquela que permite que o cabeçote deslize livremente, sem aderir a pele do paciente.

7. Posso reutilizar o gel de uma área para a outra?

Não é aconselhável, pois geralmente após o seu uso em uma região há a formação de microbolhas, seu aspecto se torna turvo, o que indicará uma má condução.

8. O que pode influenciar o aumento da temperatura do equipamento?

– Quando o gel já perdeu a condutividade tornando-se desta forma leitoso, opaco ou quando não tem a quantidade suficiente do mesmo.

– Realização do procedimento com movimentos muito rápidos ou por girar muitas vezes no mesmo lugar.

– Falta de acoplamento do cabeçote.

9. Como realizar terapia combinada com o Sonopulse III?

O profissional precisa adquirir um cabo especial para terapia combinada e também um equipamento com correntes de média e/ou baixa frequência da mesma marca (Ibramed), onde os equipamentos são conectados através do cabo, tendo ao mesmo tempo o estímulo das correntes e do ultrassom.

10. O que é a terapia combinada?

É a aplicação simultânea de dois estímulos, ou seja, neste caso, do ultrassom com a estimulação elétrica de baixa ou média frequência. Ela combina os efeitos analgésicos das correntes de baixa e média frequência com os efeitos térmicos e mecânicos do ultrassom.

11. Com quais correntes a terapia combinada pode ser realizada?

A terapia combinada pode ser realizada com US + corrente Russa, US + corrente Interferencial, US + corrente Polarizada e US + Alta Voltagem, sendo que o equipamento permite realizar também a terapia isolada.

12. Como realizo a limpeza do equipamento e acessórios?

Para limpar o gabinete e partes deste, use somente pano macio, seco e limpo. Não use substâncias voláteis (benzina, álcool, thinner e solventes em geral) para limpar o gabinete, pois elas podem danificar o acabamento. Depois de usar o transdutor de ultrassom, limpe-o com água corrente. Se necessário, para a desinfecção deste, utilize apenas algodão umedecido com digluconato de clorexidina 0,2% (solução aquosa).

13. O que é cavitação?

Irradiar ultrassom em líquidos, leva à formação de bolhas muito pequenas e, esse fenômeno, é chamado de cavitação. Sob a ação do campo ultrassônico, essas bolhas aumentam e diminuem de tamanho (cavitação estável), ou podem colapsar (cavitação instável). A cavitação é um fenômeno comum produzido por ultrassons terapêuticos.

DADOS TÉCNICOS:

Marca: Ibramed

Modelo: Sonopulse – III

Material: Metal e Polipropileno

Voltagem: Bivolt Automático127/220V | 50/60Hz

Garantia: 18 meses

Registro Anvisa: 10360310025

ITENS INCLUSOS:

01 cabo PP fêmea IEC de 2 x 0,75 x 1500mm

01 manual de operações digital

01 Transdutor 1 MHz e 3 MHz

01 cartela de fusível de proteção

01 fusível 20AG 5A

01 bisnaga com gel com cap. 100g – Registro ANVISA nº 80122200001



CONSERVAÇÃO:

– Evite locais sujeitos a vibrações e instale o aparelho sobre uma superfície firme e horizontal, em local com perfeita ventilação.

– Em caso de armário embutido, certifique-se de que não haja impedimento à livre circulação de ar na parte traseira e inferior do  aparelho.

– Não apoie sobre tapetes, almofadas ou outras superfícies fofas que  obstruam a ventilação.

– Evite locais úmidos, quentes e com poeira. Este equipamento não é aprova  d’água.

– Posicione o cabo de rede de modo que fique livre, fora de locais onde possa ser pisoteado, e não coloque qualquer móvel sobre ele.

– Não introduza objetos nos orifícios do aparelho e não apoie recipientes com líquido.

– Não use substâncias voláteis (benzina, álcool, tíner e solventes em geral) para limpar o gabinete, pois elas podem danificar o acabamento. Use apenas um pano macio, seco e limpo.

– Sempre limpe o transdutor depois de usar. O transdutor do aparelho de ultrassom é a prova d’ água;



IMPORTANTE:

O uso deste equipamento não interfere na rotina diária dos pacientes. Usar somente sob indicação e orientação de um profissional especializado
