Neurodyn Evolution Ibramed – Urologia Eletroestimulação

Descrição

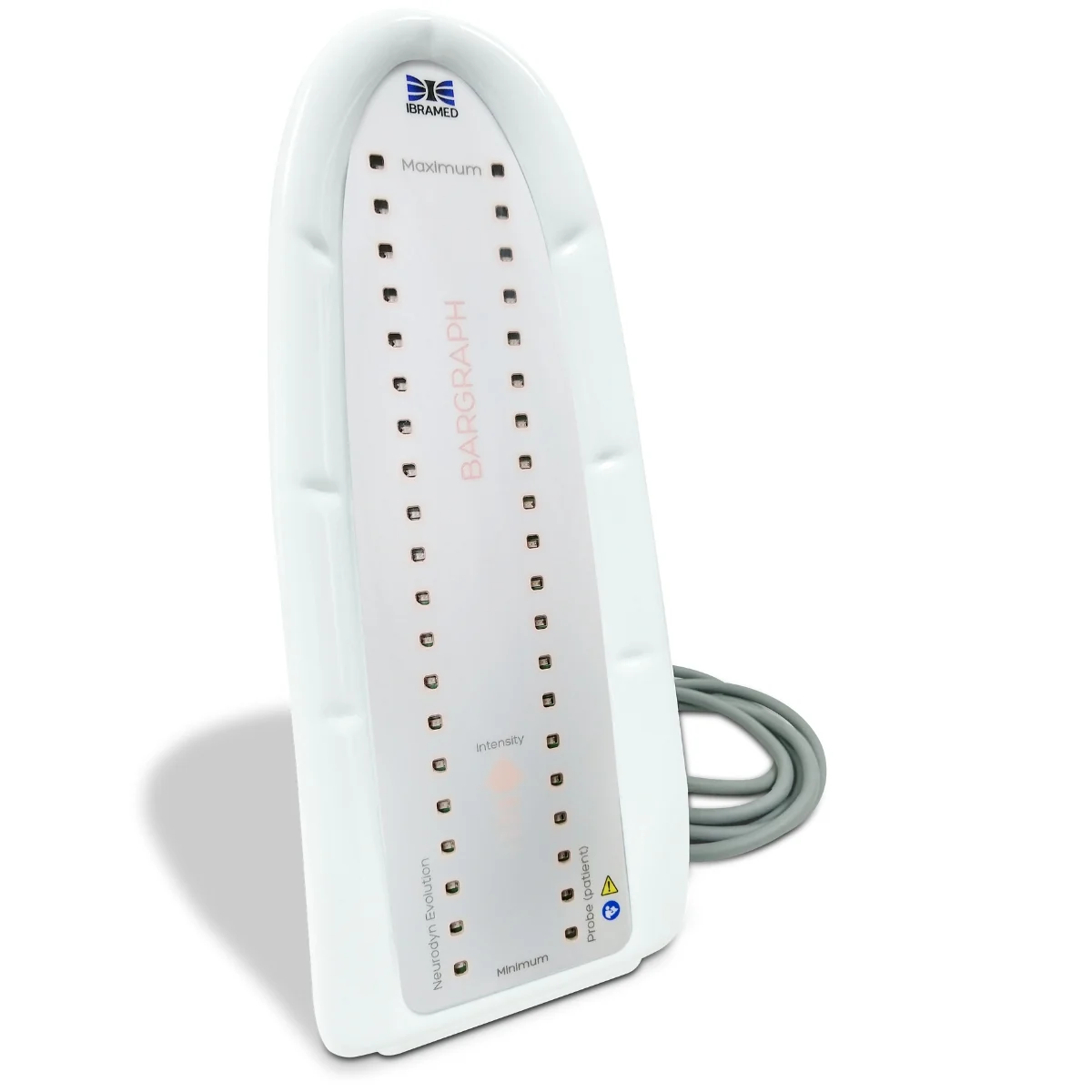

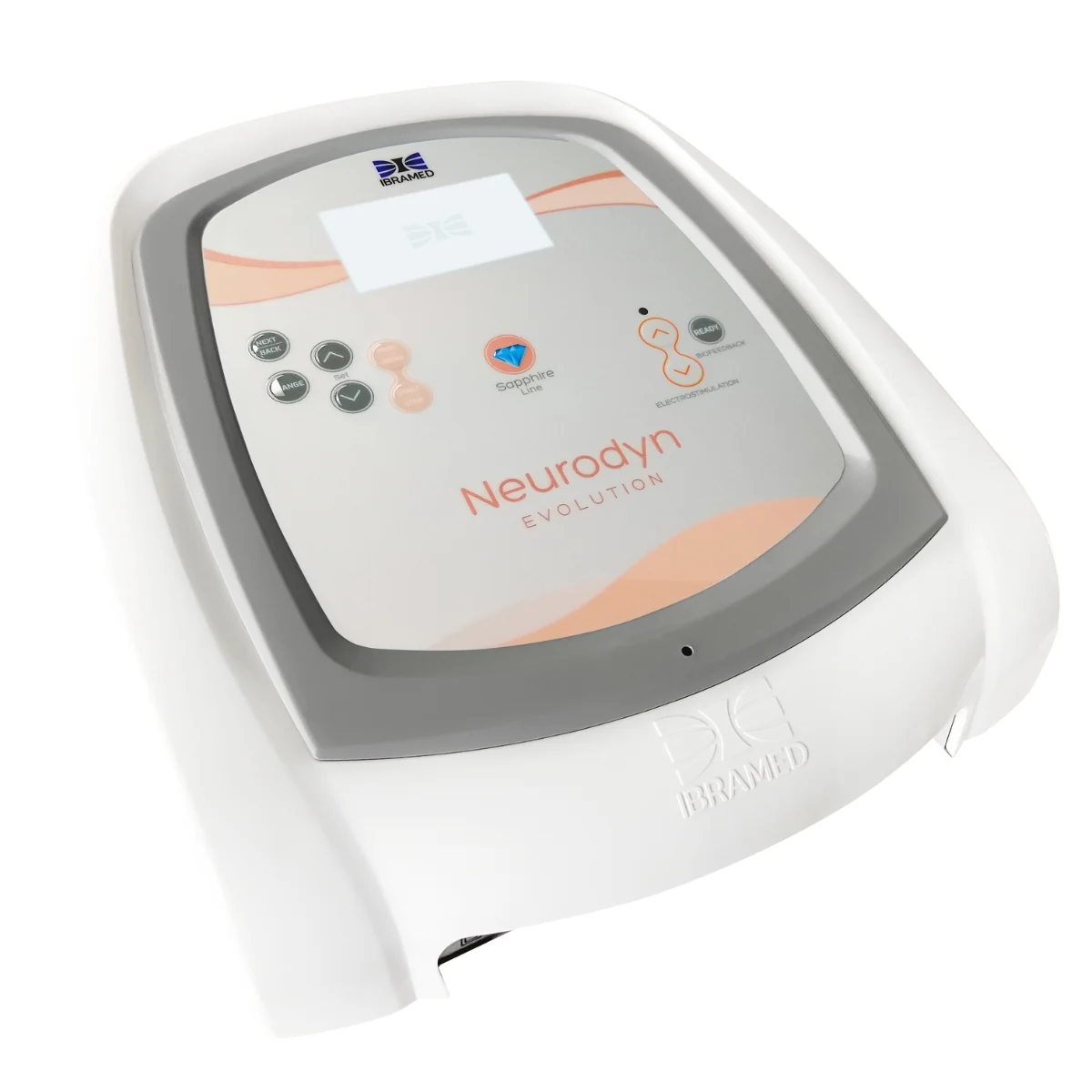

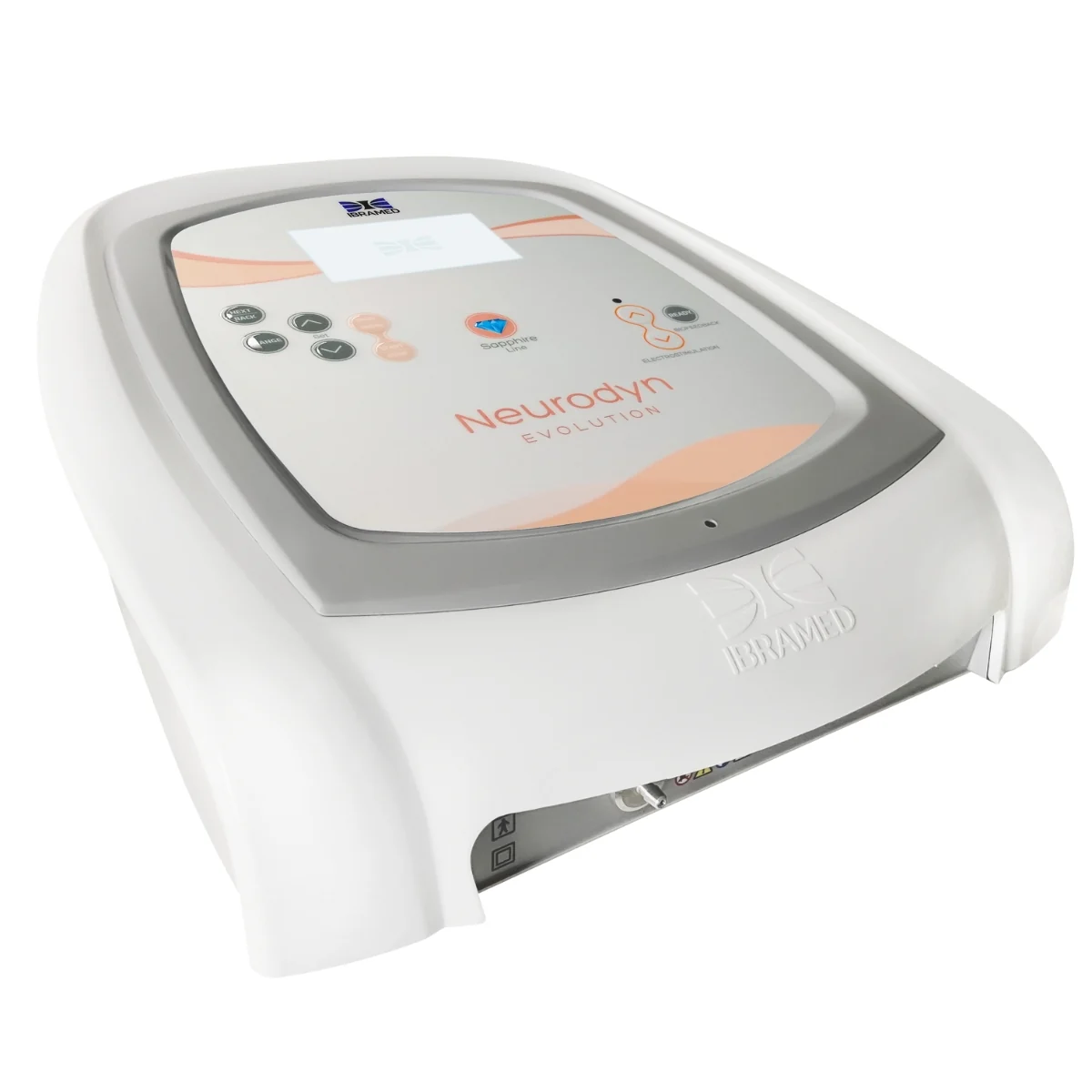

O Neurodyn Evolution da Ibramed é um equipamento microcontrolado destinado ao tratamento de distúrbios uroginecológicos e coloproctológicos de alta qualidade, com foco no tratamento de incontinências urinária e/ou fecal, bexiga hiperativa e disfunções dos músculos do assoalho pélvico. Cada uma das indicações tem uma técnica de tratamento específica, que pode ser através estimulação elétrica com eletrodos de borracha condutiva, sonda de teflon para aplicação intravaginal ou intra-anal, ou a técnica de biofeedback, que é utilizado para melhorar o controle voluntário dos músculos através de uma sonda de látex vaginal ou anal, e a Torre de Bargraph para mostrar informações quanto à força de contração perineal através da captação dos níveis de pressão de ar na parte interior da sonda.

Além disso, é possível utilizar o equipamento no modo não informatizado, operando via teclados de toque no gabinete do aparelho ou,  no modo informatizado onde o equipamento funciona acoplado a um computador que deverá estar com o software instalado contido no CD-ROM que acompanha o Neurodyn Evolution, sendo possível criar e executar programas de tratamento, armazenar as fichas de avaliação e sessões realizadas.

 As formas de ondas são em pulsos retangulares, bifásicos, simétricos e balanceados. Possui 1 canal de saída e os controles operam via teclados de toque no gabinete do aparelho (modo não informatizado) ou teclado do computador e mouse (modo informatizado).Todas as informações referentes aos parâmetros escolhidos pelo profissional terapeuta serão mostradas em visor de cristal líquido, quando o aparelho estiver operando no modo de funcionamento não informatizado ou na tela do computador, quando no modo informatizado.

Tem um excelente software com armazenamento de fichas de avaliações dos pacientes com importantes informações relacionadas ao tratamento. Sendo possível verificar de forma personalizada todos os parâmetros terapêuticos aplicados, com a data da sessão, tanto para os programas criados quanto para os parâmetros aplicados isoladamente (eletroestimulação ou biofeedback).

É versátil e possui tela em LCD azul que facilita a visualização, consome menos energia, gera maior conforto para os olhos e confere design moderno ao equipamento. Tem o tempo ajustável de 1 á 60 minutos, que indica o término do tratamento através de “bip” sonoro que cessa automaticamente a passagem da corrente e é projetado seguindo normas técnicas de segurança.

É indicado para o fortalecimento do assoalho pélvico, em casos de incontinência urinária, incontinência anal, em dores pós parto, fraqueza de assoalho pélvico, prolapso vesical, prolapso retal, prolapso uterino e em doenças do intestino grosso.

 – Proporciona efeito terapêutico de forma não-invasiva, não causa dependência e não gera efeitos colaterais. Não interfere na rotina diária dos pacientes.

 PARÂMETROS DE ELETROESTIMULAÇÃO

 Para os modos de funcionamento informatizado e não informatizado.

– Faixa de Amplitude
80 mA (miliampéres) pico.

– Forma de Pulso
Onda retangular bifásica simétrica balanceada.

– Duração (largura – T) da fase positiva do pulso de corrente a 50% da amplitude máxima
Variável de 100 µs a 1000 µs (microssegundo) e steps de 50 µs.

– Faixa de Frequência de Repetição de Pulso (R) a 50% da amplitude máxima
Variável de 1 Hertz a 150 Hertz (steps de 5 Hertz).

– ON Time
Variável de 1 a 30 segundos (steps de 1 segundo).

– OFF Time
Variável de 1 a 30 segundos (steps de 1 segundo).

– RISE (tempo de Subida do Trem de Pulsos)
Variável de 1 a 10 segundos (steps de 1 segundo).

– DECAY (tempo de Descida do Trem de Pulsos)
Variável de 1 a 10 segundos (steps de 1 segundo).

PARÂMETROS DE BIOFEEDBACK

• Modos de funcionamentos não informatizado.

 1 a 5 picos durante um período de tempo de 1 a 10 segundo seguidos de um repouso inferior de 10 ou 20% durante um período de tempo de 1 a 20 segundos.

 Trabalhos Isométricos de 30 a 95% seguidos de um repouso inferior de 10 ou 20% durante um período de tempo de 1 a 20 segundos.

• Modos de funcionamentos informatizado – consulte o manual do equipamento.

OBSERVAÇÃO: Uso somente sob indicação e orientação de um profissional especializado.

DADOS TÉCNICOS
Marca – Ibramed;
Modelo – N54;
Garantia – 18 Meses;
Voltagem – Bivolt (automático);
Registro na Anvisa – 10360310013.

FES:
Intensidade: 80 mA.
Frequência: 01 Hz a 150 Hz.
Pulso: 100 µs a 1000 µs em steps de 50 µs.
Rampas: Rise (1-10s), On (1-30s), Decay (1-10s), Off (1-30s).
Timer: 01 a 60 min.
Biofeedback: manométrico.
Potência de entrada: 60 Hz (110/220V) – 30 VA.

DÚVIDAS FREQUENTES

1. A sonda vaginal e a anal de látex, utilizadas para biofeedback, podem ser utilizadas sem preservativo?
Não. As sondas de látex devem sempre estar envoltas com preservativo não lubrificado.

2. Como deve ser realizada a limpeza dos eletrodos de silicone?
Depois de utilizar os eletrodos, limpe-os com água corrente. Como os eletrodos são utilizados na região pélvica, cada paciente deve possuir seu próprio par de eletrodos.

3. Como deve ser realizada a higienização das sondas de teflon?
As sondas de teflon vaginal ou anal devem ser lavadas em água corrente com sabão neutro e mergulhadas em solução de hipoclorito de sódio a 1% por 30 minutos, enxaguar em água corrente, secar com papel descartável.

4. Como deve ser realizada esterilização das sondas de teflon?
As sondas de teflon vaginal ou anal devem ser esterilizadas em auto-clave ou por esterilização química (soluções apropriadas para esterilização). Ex. Óxido de Etileno.

5. As sondas de teflon podem ser compartilhadas?
As sondas de teflon vaginal ou anal deverão ser utilizadas de forma personalizada (uma sonda para cada paciente). Deverão ser esterilizadas antes de sua primeira utilização e higienizadas e guardadas individualmente ao final de cada aplicação.

DIMENSÕES E PESOS APROXIMADOS

– Produto:
  Dimensões: 36 x 30 x 11,5 (L x P x A)
  Peso (com acessórios): 5,2 Kg

ITENS INCLUSOS
01 cabo de força;
01 cabo (com 2 fios e pinos banana nas pontas) de conexão ao paciente;
01 par de eletrodos de borrachas de silicone 50x50mm;
01 fusível 500mA (20AG) de proteção sobressalente;
01 kit torneira três vias com mangueira de cristal;
01 cabo para comunicação com microcomputador;
01 sonda de látex vaginal;
01 sonda de látex anal;
01 sonda de teflon para eletroestimulação anal;
01 sonda de teflon pequena para eletroestimulação vaginal;
01 sonda de teflon para eletroestimulação vaginal;
01 seringa descartável 60ml;
01 bisnaga de gel 100g;
01 CD manual de instruções e instalação do software para funcionamento com microcomputador;
01 DVD enciclopédia multimídia em Uroginecologia;
01 torre de Bargraph.

CUIDADOS ESPECIAIS
Evite locais sujeitos a vibrações e instale o aparelho sobre uma superfície firme e horizontal, em local com perfeita ventilação. Em caso de armário embutido, certifique-se de que não haja impedimento à livre circulação de ar na parte traseira e inferior do aparelho.

Não apoie sobre tapetes, almofadas ou outras superfícies fofas que obstruam a ventilação e evite locais úmidos, quentes e com poeira. Posicione o cabo de rede de modo que fique livre, fora de locais onde possa ser pisoteado, e não coloque qualquer móvel sobre ele.

Não introduza objetos nos orifícios do aparelho e não apóie recipientes com líquido. Este equipamento não é protegido contra penetração nociva de água. Não use substâncias voláteis (benzina, álcool, thinner e solventes em geral) para limpar o gabinete, pois elas podem danificar o acabamento. Use apenas um pano macio, seco e limpo.
